Válvulas

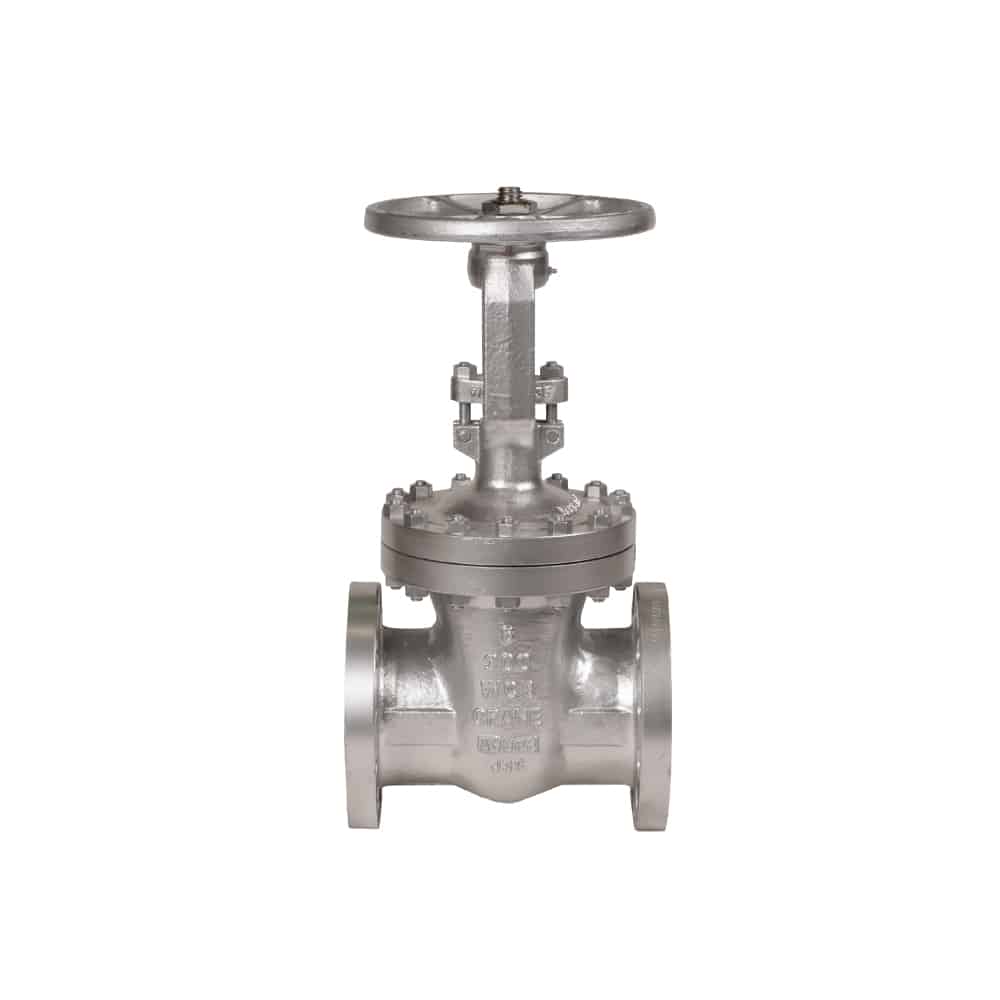

Válvulas de Compuerta

Son utilizadas completamente abiertas o cerradas, se utilizan cuando se requiere una mínima caída de presión o mínima resistencia al flujo. Sus sinónimos se pueden llamar: Exclusa, On–Off o en inglés Gate Valve.

Los vástagos se pueden diferenciar en dos:

• Vástago Ascendente: este tipo de diseño mantiene la rosca siempre fuera de la válvula cuando esta se mantiene abierta e indica la posición de apertura.
• Vástago Fijo: lo más importante de este diseño, es que requiere un mínimo de espacio de instalación, el problema es que no determina a simple vista la posición de apertura.

Tipos de conexión:

• Tuerca Unión: están relacionadas principalmente con las válvulas con Hilo, su diseño permite que sea desmontable para efectos de mantención interior de la válvula.
• Soldado: es aquel que está soldado al cuerpo de la válvula, tiene una ventaja, que es hermético lo que da mayor seguridad y resistencia a la alta presión, se presenta en válvulas cuyas composiciones químicas son como el A-105, en grados F-11 y F-22
• Bonete con Flange y Apernado

Válvulas de Globo

Se usan principalmente cuando la función de la válvula es regular la circulación del fluido, deben instalarse de modo que la presión actúe bajo el asiento.

• Normalmente todas estas válvulas tienen una dirección de flujo donde indica la posición donde debe circular el fluido.
• Se ocupan para operaciones frecuentes, para una buena resistencia al flujo, su sello es hermético al momento del cierre. Los vástagos son de tipo Ascendente y fijo.

Tipos de Conexión:

• Tuerca Unión
• Roscado
• Flanges y apernado
• Soldable al cuerpo

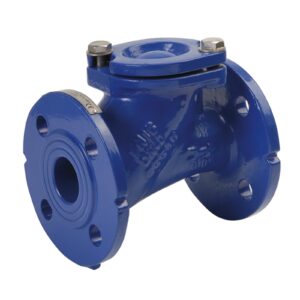

Válvulas de Retención

Estas válvulas tienen por objeto impedir el retroceso de la circulación, pero debe confiarse en que son herméticas. Existen 3 tipos de válvulas de retención:

• Tipo Chapaleta: estas son recomendadas para una mínima resistencia al flujo, para servicio de baja velocidad o sea baja presión. Se utilizan normalmente junto a válvulas de compuerta.
• Tipo Pistón: se recomienda para cambio frecuente en el sentido del flujo, mayor resistencia al mismo y es recomendada principalmente para líneas de Vapor, Aire. Se utilizan junto a válvulas de globo.
• Tipo Wafer: se utiliza tanto horizontal como vertical, es silenciosa, no requiere mucho espacio y se monta entre flanges.

Válvulas de Mariposa

Han sido diseñadas para utilizarse como dispositivo en posición On–Off o regulación de flujo, la operación es muy simple, se requiere un giro de 90° grados del disco para abrir, mientras el sello es blando el cierre es hermético.

Su uso se recomienda para:

• Para apertura o bloqueo total
• Para regular flujo
• Para baja caída de presión
• Para operación frecuente
• Para fluidos con algunos sólidos en suspensión

Tipos de Discos:

• Bronce, para uso general
• Acero Inoxidable, para uso de fluidos corrosivos
• Hierro Dúctil, uso general, es más económico

Tipos de Cuerpos:

• Wafer: Tipo oblea mantenido en su sitio entre dos flanges, fácil de instalar, pero no puede usarse como válvula de aislamiento.

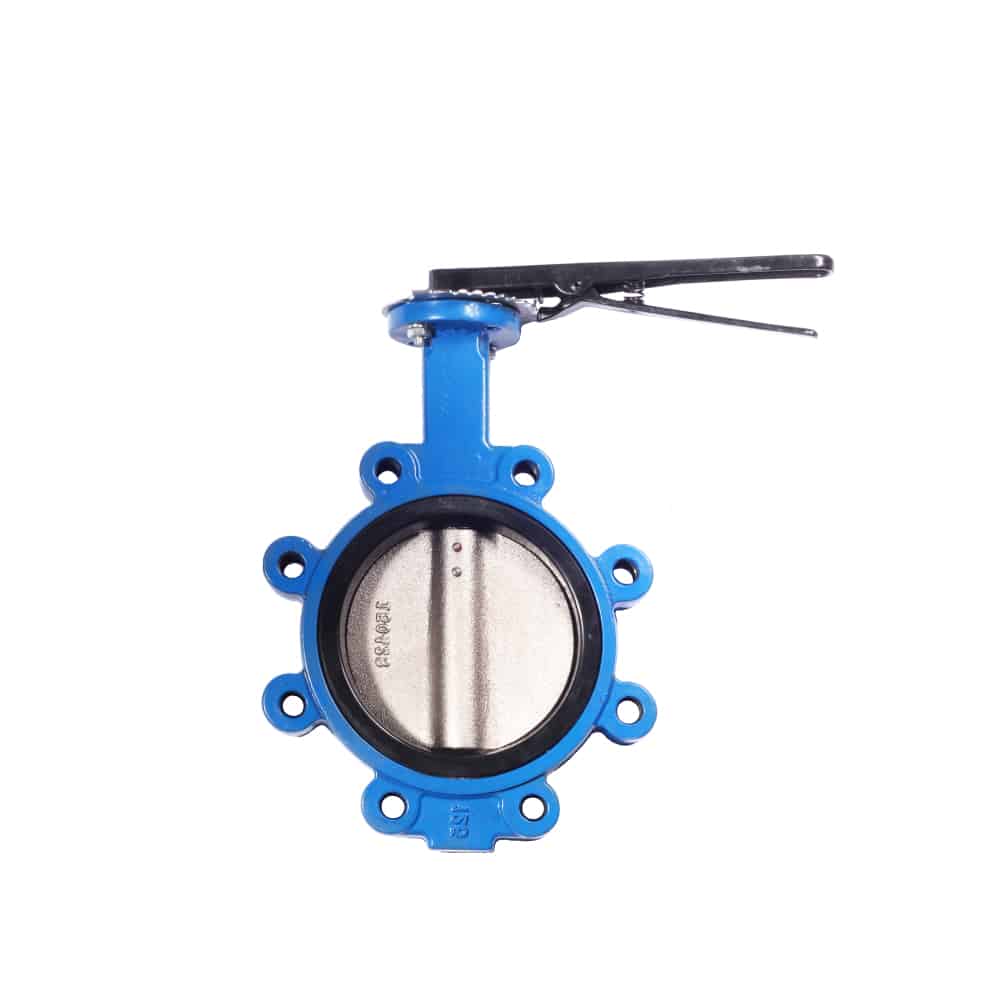

• Lug: Es un cuerpo que tiene orejas roscadas que concuerdan con la circunferencia de los pernos de los flanges clase 150.
• Flanges: esto se ocupa solo en diámetros grandes.

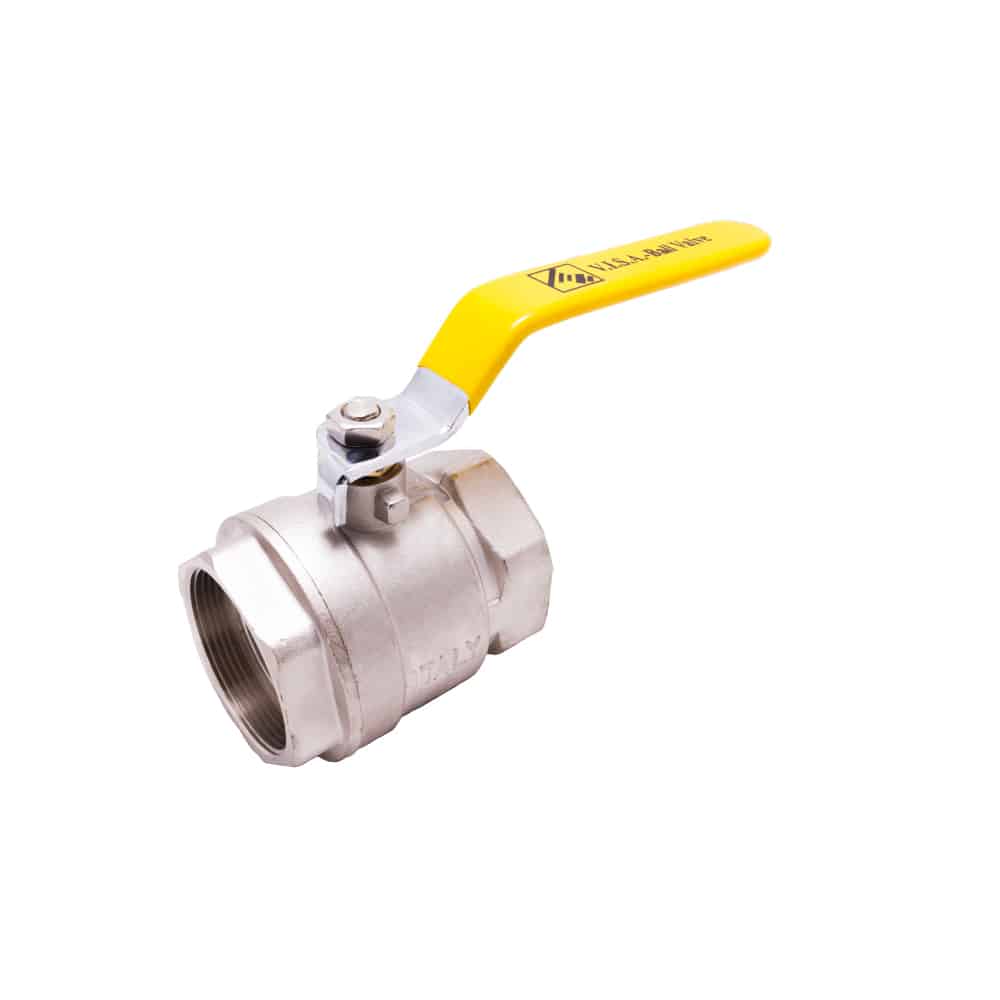

Válvulas de Bola

La válvula de Bola tiene como función principal obstruir o dejar libre el paso con fluido ya sea liquido o aire. La principal ventaja que tiene este tipo de válvula es la rapidez de cierre y la hermeticidad del mismo, mientras lleve asientos blandos.

Tipos de Extremos:

• Con Flange, tanto FF como RF
• Soldar
• Con hilo

Materiales más comunes en los cuerpos de la válvula:

• Bronce Cromado, uso agua doméstica o industrial
• Bronce, para uso de vapor y para líneas de red contra incendio
• Acero Inoxidable, tanto en grados CF8 y CF8M
• Acero Carbono, tanto en Acero Forjado como Alloy 20. Estas últimas son para líneas de ácido sulfúrico.

Existen tres tipos de obstrucción del paso de la válvula:

• Paso completo
• Paso estándar
• Paso reducido

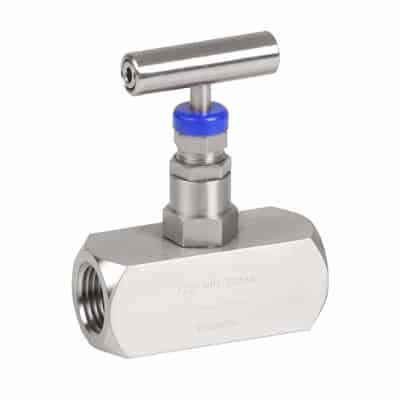

Válvulas de Aguja

La Válvula de Aguja posee un vástago cónico que abre, cierra u obstruye en forma parcial uno o más orificios o conductos.

Se emplean para realizar regulación de fluido con un estrangulamiento del mismo de manera muy precisa o fina y sus aplicaciones incluyen las altas presiones y grandes temperaturas. Las válvulas de aguja pueden ser utilizadas en procesos de ultra alta pureza High Purity Valves o en procesos normales de instrumentación y otros procesos.

Ventajas: gran rapidez de accionamiento, hermetismo, en posición abierta es muy pequeña la pérdida de carga y poco desgate.
